煤层孔隙与裂隙特征研究进展

刘世奇 王鹤 王冉 高德燚 TripathyAshutosh

刘世奇, 王鹤, 王冉, 高德燚, TripathyAshutosh. 煤层孔隙与裂隙特征研究进展[J]. 沉积学报, 2021, 39(1): 212-230. doi: 10.14027/j.issn.1000-0550.2020.064
引用本文: 刘世奇, 王鹤, 王冉, 高德燚, TripathyAshutosh. 煤层孔隙与裂隙特征研究进展[J]. 沉积学报, 2021, 39(1): 212-230. doi: 10.14027/j.issn.1000-0550.2020.064
LIU ShiQi, WANG He, WANG Ran, GAO DeYi, Ashutosh Tripathy. Research Advances on Characteristics of Pores and Fractures in Coal Seams[J]. Acta Sedimentologica Sinica, 2021, 39(1): 212-230. doi: 10.14027/j.issn.1000-0550.2020.064
Citation: LIU ShiQi, WANG He, WANG Ran, GAO DeYi, Ashutosh Tripathy. Research Advances on Characteristics of Pores and Fractures in Coal Seams[J]. Acta Sedimentologica Sinica, 2021, 39(1): 212-230. doi: 10.14027/j.issn.1000-0550.2020.064

煤层孔隙与裂隙特征研究进展

doi: 10.14027/j.issn.1000-0550.2020.064
基金项目:

国家自然科学基金项目 41972168

江苏省煤基温室气体减排与资源化利用重点实验室创新项目 2019A001

详细信息
    作者简介:

    刘世奇,男,1984年出生,博士,副研究员,煤层气开发地质与工程,E-mail: liushiqi@cumt.edu.cn

  • 中图分类号: P618.13

Research Advances on Characteristics of Pores and Fractures in Coal Seams

Funds:

National Natural Science Foundation of China 41972168

Foundation of Jiangsu Key Laboratory of Coal-based Greenhouse Gas Control and Utilization 2019A001

  • 摘要: 煤层孔隙与裂隙发育特征是非常规油气沉积学的重要研究内容,其研究对深入认识煤层流体赋存与传质过程微观机理、优化地质适配性开发工艺具有重要意义。煤层孔隙、裂隙成因类型复杂、尺度分布范围广、非均质性强,其发育特征是煤化作用、变质作用类型、构造演化作用、煤岩物质组成、地下流体等多因素共同作用的结果。煤化作用是其内因,构造应力作用是其主要外因,内外因作用下形成了不同煤阶、不同含煤盆地、不同构造部位煤层孔隙、裂隙发育的现今特征,而成煤物质、沉积环境、盆地埋藏史、热史等具有重要的控制作用。煤层孔隙、裂隙的研究与煤层气高效开发紧密关联,未来研究中将煤层孔隙—裂隙作为具有整体性的解吸—扩散—渗流网络加以认识更具意义,而煤层孔隙—裂隙连通网络控制的渗透率来源和有效性、纳米尺度孔隙—裂隙发育特征与结构关系、孔隙—裂隙与煤层流体之间的界面性质、多尺度孔隙—裂隙结构表征等需要进一步探讨。数字岩石物理表征技术的发展和应用为该领域的研究提供了新方法和新思路。

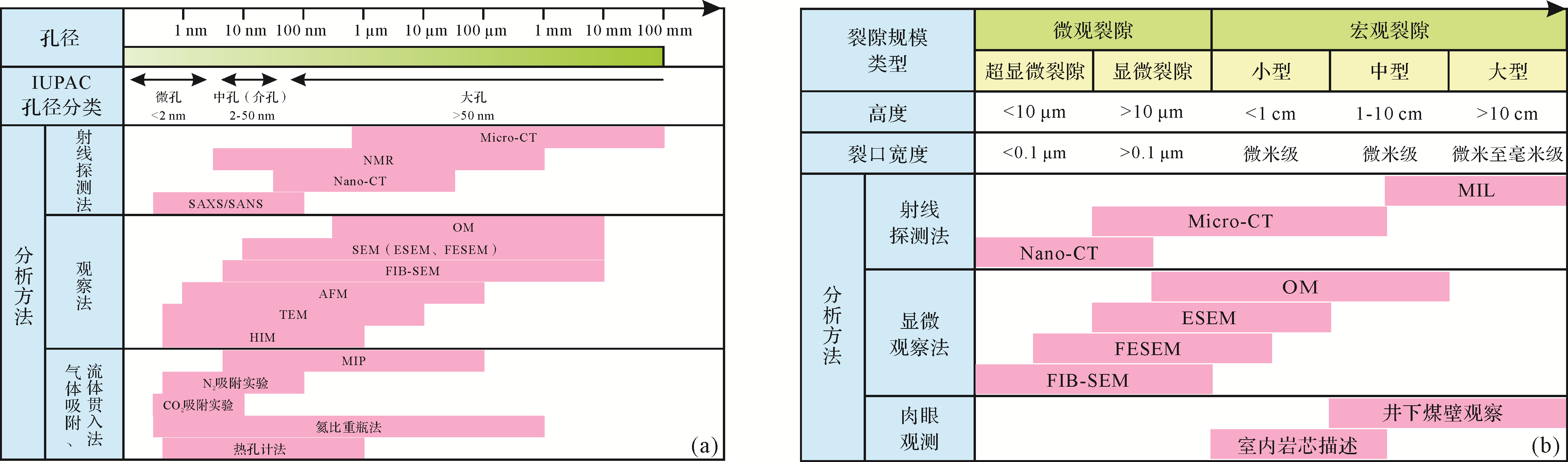

  • 图  1  煤层孔隙、裂隙主要研究方法(据文献[3637]修改)

    (a)煤层孔隙主要研究方法;(b)煤层裂隙主要研究方法

    Figure  1.  Methods used to estimate pores and fractures in coal (modified from references [36⁃37])

    图  2  煤中典型孔隙

    (a)植物组织孔,黏土矿物充填,二连盆地,亚烟煤,R o,max=0.34%~0.54%,SEM[80];(b)粒间孔,团块镜质体,沁水盆地寺河矿,无烟煤,R o,max=3.33%,OM[2];(c)摩擦孔,镜质体,沁水盆地新源矿,低挥发分烟煤,R o,max=1.81%,OM;(d)次生气孔,沁水盆地伯方矿,无烟煤,R o,max=2.83%,FESEM[2];(e)石英周围差异收缩孔,沁水盆地伯方矿,无烟煤,R o,max=2.83%,FIB-SEM[2];(f)大分子结构孔,沁水盆地伯方矿,无烟煤,R o,max=2.83%,AFM;(g)铁白云石中溶蚀孔,沁水盆地新景矿,半无烟煤,R o,max=2.64%,FESEM;(h)高岭石晶间孔,渤海湾盆地杨庄矿,高挥发分烟煤,R o,max=0.72%,FESEM

    Figure  2.  Typical pores in coal

    图  3  煤中典型裂隙

    (a)外生宏观裂隙,沁水盆地成庄矿,无烟煤,R o,max=2.96%,井下煤壁观测[92];(b)割理,沁水盆地五阳矿,低挥发分烟煤,R o,max=1.89%,室内岩芯描述[10];(c)失水裂隙,沁水盆地成庄矿,无烟煤,R o,max=2.96%,OM;(d)静压裂隙,沁水盆地赵庄矿,半无烟煤,R o,max=2.44%,OM[8];(e)张性裂隙,沁水盆地新源矿,半无烟煤,R o,max=1.81%,OM[8];(f)剪性裂隙,沁水盆地李村矿,半无烟煤,R o,max=2.38%,ESEM;(g)压裂隙,沁水盆地李村矿,半无烟煤,R o,max=2.38%,OM;(h)超显微裂隙,沁水盆地赵庄矿,半无烟煤,R o,max=2.44%,FESEM[8]

    Figure  3.  Typical fractures in coal

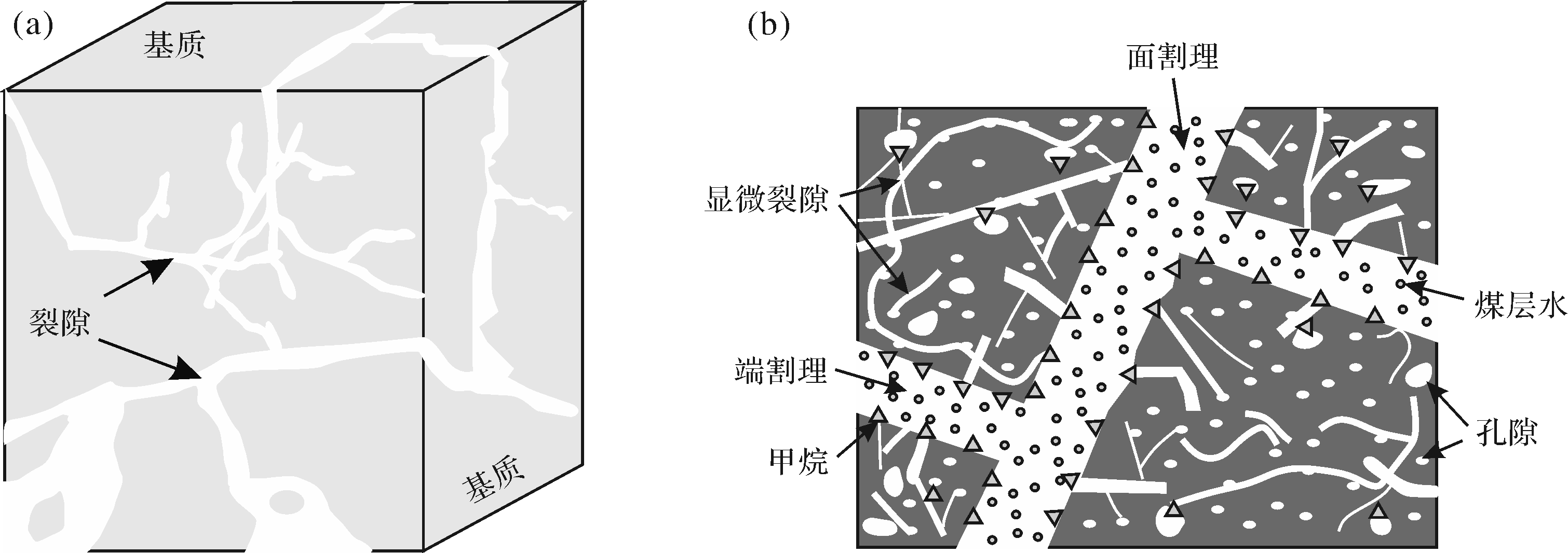

    图  4  煤层抽象模型示意图(据文献[62, 107, 109]修改)

    (a)双孔介质;(b)三元孔隙—裂隙介质

    Figure  4.  Schematic diagram of abstract model of coal (modified from references [62,107,109])

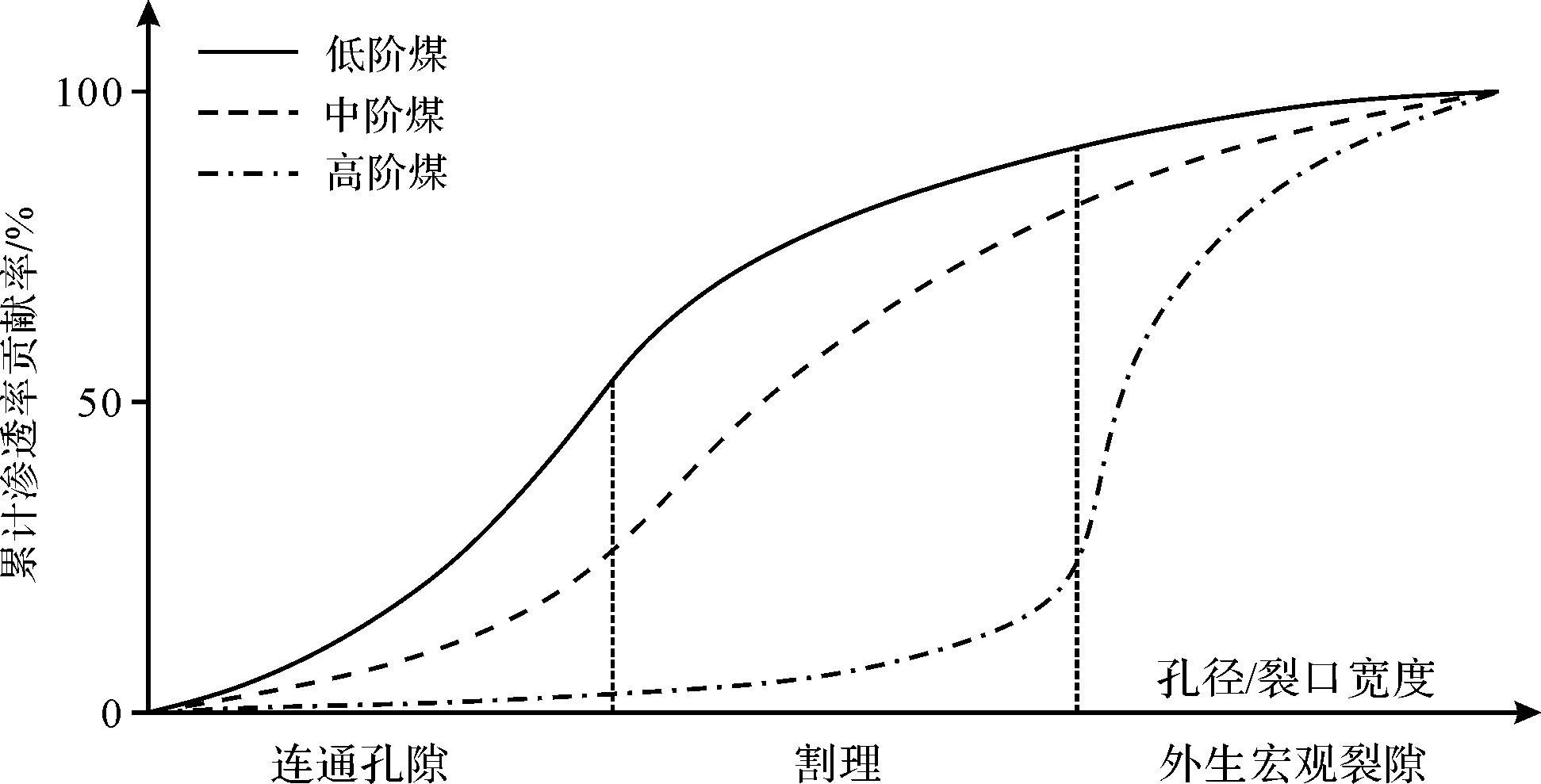

    图  5  煤层孔隙、裂隙渗透率贡献率示意图(据文献[73]修改)

    Figure  5.  Schematic diagram of the contribution of pores and fractures to coal seam permeability (modified from reference [73])

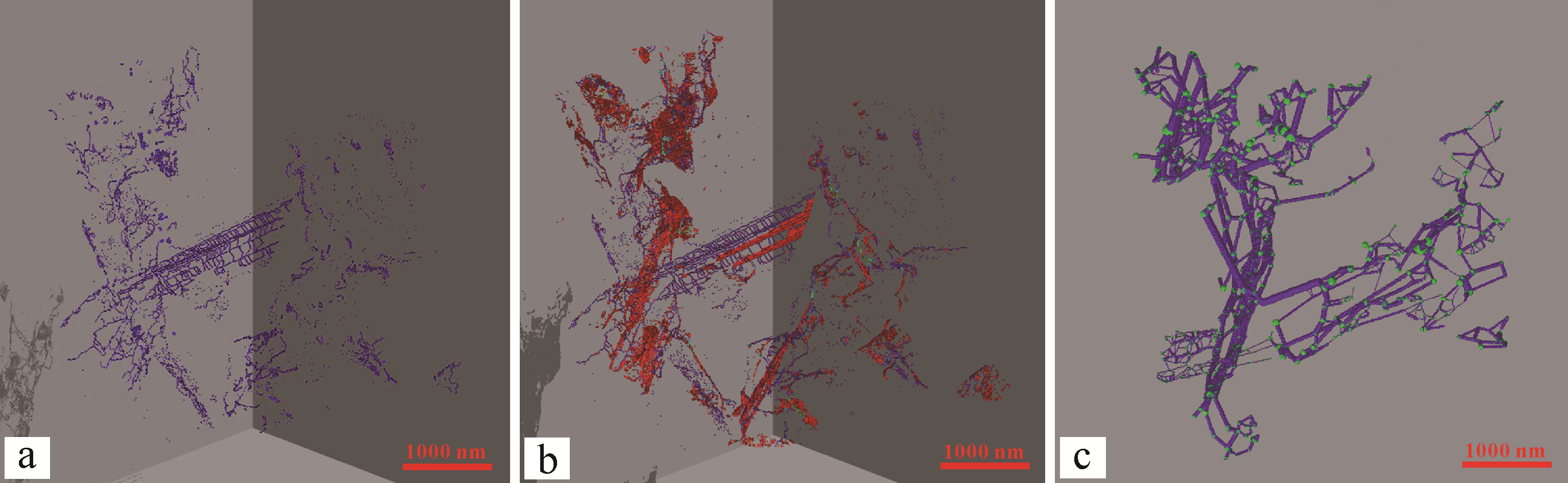

    图  6  沁水盆地伯方矿高阶煤三维数字岩石物理表征结果(据文献[46]修改)

    (a)不考虑裂隙的三维网络模型;(b)考虑裂隙的孔隙—裂隙三维网络模型;(c)孔隙—裂隙三维连通网络模型

    Figure  6.  Three⁃dimensional digital model of a core of high⁃rank coal collected from Bofang mine, Qinshui Basin (modified from reference[46])

    表  1  煤孔径结构划分方案

    Table  1.   Pore structure classification systems of coal

    学者(年份) 孔隙分类 孔径/nm 孔隙特征 划分依据
    B.B. Ходот(1961)[63] 微孔 <10 吸附 孔径与气体分子的作用
    过渡孔 10~100 毛细管凝结、物理吸附及扩散
    中孔 100~1 000 层流和紊流
    大孔 >1 000
    Dubinin(1966)[65] 微孔 <2 气体赋存状态
    过渡孔 2~20
    大孔 >20
    IUPAC(1966)[64] 微孔 <2 气体赋存状态
    中孔(介孔) 2~50
    大孔 >50
    H. Gan et al.(1972)[70] 微孔 0.4~1.2 孔容和测试方法
    过渡孔 1.2~30
    粗孔 30~2 960
    抚顺煤研所(1985)[71] 微孔 <8 测试范围
    过渡孔 8~100
    大孔 >100
    吴俊等(1991)[72] 微孔 <5 气体容积型扩散孔隙 孔径与气体分子的作用
    过渡孔 5~50
    中孔 50~500 气体分子型扩散孔隙
    大孔 500~7 500
    杨思敬等(1991)[67] 微孔 <10 煤分子结构单元构成的孔 孔隙赋存特征
    过渡孔 10~50 中孔向微孔的过渡
    中孔 50~750 煤岩显微组分构成的内孔及外孔
    大孔 >750 样品残留的微裂隙、微节理等外孔
    秦勇等(1995)[68] 微孔 <15 孔径结构自然分布特征
    过渡孔 15~50
    中孔 50~400
    大孔 >400
    傅雪海等(2005)[69] 扩散孔 微孔 <8 表面扩散 分形特征
    过渡孔 8~20 混合扩散
    小孔 20~65 Kundsen扩散
    渗流孔 中孔 65~325 稳定层流
    过渡孔 325~1 000 剧烈层流
    大孔 >1 000 紊流
    桑树勋等(2005)[66] 微孔 <2 nm 以墨水瓶状为主:气体吸收 固气作用机理
    小孔 2~10 nm 以墨水瓶状为主:气体吸附
    中孔 10~100 nm 以平板状为主:凝聚吸附
    大孔 100~1 000 nm 以板状为主:气体渗流
    超大孔 1 000~10 000 nm 以管状和板状为主:非稳定
    下载: 导出CSV

    表  2  裂隙规模类型划分方案(据文献[7375]修改)

    Table  2.   Fracture size classification systems of coal (modified from references [73⁃75])

    规模类型 长度 高度 裂口宽度 特征
    宏观裂隙 大型 几十厘米至数米 >10 cm 微米—毫米级 可切穿一个以上煤岩类型分层或切穿整个煤层
    中型 几厘米至1 m 1~10 cm 微米级 限于一个煤岩类型分层内
    小型 几毫米至1 m <1 cm 微米级 仅发育在单一煤岩分层条带中
    微观裂隙 显微裂隙 >10 μm >0.1 μm 可以在光学显微镜下观测
    超显微裂隙 <10 μm <0.1 μm 仅能在扫描电子显微镜下观察
    下载: 导出CSV

    表  3  煤孔隙成因类型及其简述(据文献[76]修改)

    Table  3.   Genetic types of pores and their characteristics (modified from references [76])

    成因类型 成因简述
    原生孔 植物组织孔 成煤植物本身所具有的细胞结构孔
    粒间孔 镜屑体、惰屑体和壳屑体等碎屑状显微体之间的孔
    外生孔 角砾孔 煤受构造应力破坏而形成的角砾之间的孔
    碎粒孔 煤受构造应力破坏而形成的碎粒之间的孔
    摩擦孔 压应力作用下面与面之间摩擦而形成的孔
    变质孔 气孔 煤变质过程中由生气和聚气作用而形成的孔
    差异收缩孔 煤变质过程中有机质收缩并与原生矿物分离所形成的孔
    大分子结构孔 凝胶化物质在变质作用下缩聚而形成的链之间的孔
    矿物质孔 溶蚀孔 可溶性矿物质在长期气、水作用下受溶蚀而形成的孔
    晶间孔 矿物晶粒之间的孔
    铸模孔 煤中矿物质在有机质中因硬度差异而铸成的印坑
    下载: 导出CSV
